TWPD-2C多通道數字式局部放電綜合分析儀
TWPD-2C 多通道數字式局部放電綜合分析儀采用雙通道高速同步采集，獨立窗口顯示，具有檢測靈敏度高、輕便防震、 可靠性高、抗高電壓沖擊能力強等優勢。

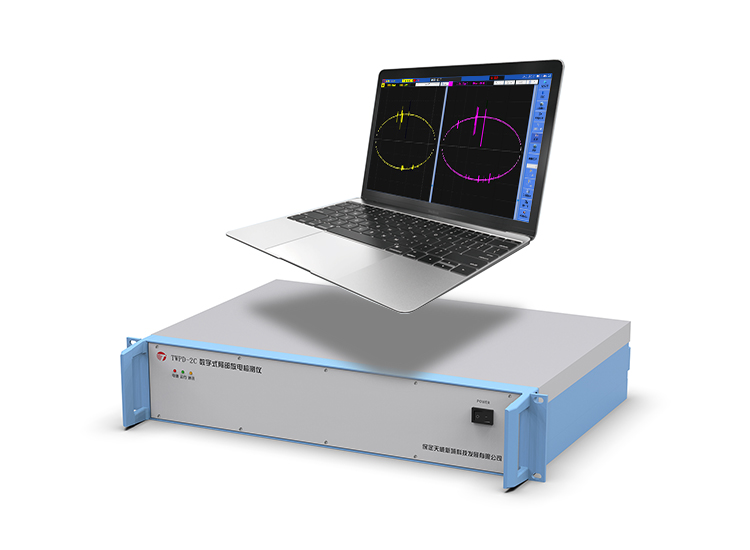

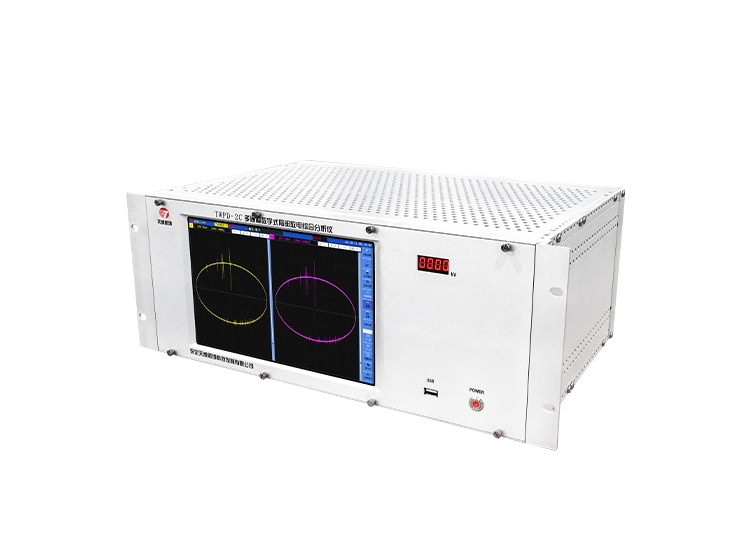

該儀器采用基于FPGA 的高速數據采集處理系統，分級處理模式，大幅提高采樣率與處理速度，具有很強的復雜信號分析能力和強干擾環境局放檢測能力，配合不同組件，能夠滿足任何高壓電氣設備的局放檢測。TWPD-2C 多通道數字式局部放電綜合分析儀提供一體式、分體式、上架式三種結構可選。
業務電話：0312-3309225
售后熱線：0312-3309212
系統優勢
FPGA 高速數據采集處理系統
采用基于FPGA 的高速數據采集處理模塊，能夠高度還原脈沖信號，將信號展開，可以進行詳細極性分析以及頻域分析。
提供多種抗干擾措施
自由組合的硬件頻帶濾波，以及天線噪聲門控、極性判別、智能識別、數字模擬混合濾波等多種軟件抗干擾功能，滿足復雜現場的試驗要求。
統計分析局放信號
統計分析局部放電信號的幅值、相位、放電頻次、放電能量等相關特征參量。
具有多種圖譜分析功能
具有指紋圖，頻譜分析圖，二維圖譜及三維圖譜等多種圖譜，有助于分析放電類型。
一般技術規格
| 項目 | 描述 |
| 主處理機 | 工業計算機 |
| 操作系統 | Windows10操作系統 |
| 顯示屏 | 10英寸真彩色TFT觸摸液晶顯示屏;顯示分辨率:1280×800 |
| 外部接口 | 2路電信號接口;外同步接口;5個USB接口;HDMI接口;接地端子 |
| 信號輸入接口方式 | 后端輸入口 |
| 外形尺寸 | 360*208*252mm(長×寬×深) |
| 重量 | 10kg |
主要性能參數
| 項目 | 描述 |
| 測量通道 | 2通道 |
| 采樣速率 | 20MHz |
| 量程范圍 | 0.1pC～1000nC |
| 增益調節 | ×1;×10;×100;×1000;×10000;×100000; |
| 頻帶范圍 | 低端頻率:20kHz、40kHz、80kHz、200kHz 高端頻率:100kHz、300kHz、600kHz、1MHz |
| 本量程非線性誤差 | 5% |
| 可測試品的電容量范圍 | 6pF～250μF |
| 試驗電源頻率范圍 | 50～500Hz |
| 電源模式 | AC 220V 功率120W |
| 抗沖擊電壓能力 | 5000V,在各入口和電源端(正、負、AC) |
